Превентор плашечный малогабаритный

Диаметр проходного отверстия, мм. 25

Рабочее давление, Мпа (кгс/см2). 25(250)

Пробное давление корпуса, Мпа (кгс/см2). 50(500)

Пробное давление герметизации элементов, Мпа кгс/см2). 32(320)

Диаметр уплотняемых труб, мм (при установке соответствующих типоразмеров сменных уплотнителей в корпус плашек)..33,42,48,60,73,89

установка в корпусе превентора сменных элементов центратора (соответствующих типоразмеру унистняемых труб) позврляет обеспечивать устьевую труб относительно ствола скважины

буровой раствор и их смеси

Присоединительные размеры, мм

диаметр расположения шпилечных отверстий. 325

диаметр и количество шпилечных отверстий. 39×12

Габаритные размеры при закрытых плашках, мм :

СОСТАВ И КОМПЛЕКТНОСТЬ

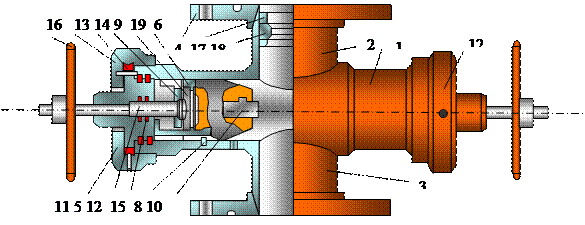

1. ППМ состоит из следующих основных узлов и деталей (рис. 3.1.): цилиндра корпуса 1, плашки 6, сменного уплотнителя 7, обоймы центратора 17, сменных вкладышей 18, штока 8, уплотнительной гайки 11, штурвала 16.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

1. Корпус ППМ (см.рис.3.1.) выполнен в виде крестовины сварного исполнения, который включает : цилиндр 1, верхний патрубок 2, нижний патрубок 3, присоединительные фланцы 4 и 5.

3. Обеспечение устьевой соооности опускаемых труб относительно ствола скважины достигается установкой центратора в проходном отверстии корпуса ППМ.

4. Центратор состоит из обоймы центратора 17, связанной с патрубком 2 резьбовым соединением и вкладышом 18 соответствующего типоразмера.

5. Закрывается и открывается превентор вращением штурвалов 16 соответственно по часовой и против часовой стрелки. При закрытии превентора герметизация устья скважины осуществляется принудительным выдавливанием резины головкой штока 8 через подвижно установленный в корпусе плашки диск 19.

6. В случае перехода на другой диаметр труб смену и установку соответствующего типоразмера уплотнителя 7 и вкладышей 18 производят в следующей последовательности (см.рис.3.1.и рис.7.1.):

n закрывают трубные плашки устьевого превентора (стандартное ПВО);

n вращением штурвала 16 против стрелки отводят плашки 6 до упора в крайнее положение ;

n отворачивают крышку 12 и вместе с гайкой 11 извлекают плашки 6 ;

n после установки соответствующего типоразмера уплотнителя 7, сборку производят в обратной последовательности;

n производят демонтаж вышестоящего аварийного оборудования для обеспечения доступа по смене вкладышей центратора 18, необходимого типоразмера. Для этого ввернуть обойму 17 и извлечь наружу, придерживая рукой вкладыш центратора 18 от случайного его выпадания в скважину;

n после установки в гнездо обоймы 17 вкладышей 18, соответствующего типоразмера, операцию установки повторяют в обратной последовательности;

n производят монтаж верхней части аварийного оборудования и продолжают работы по намеченному плану.

И Н С Т Р У К Ц И Я

по применению запорной компоновки к малогабаритному превентору

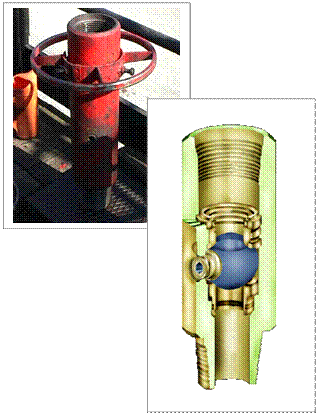

1. Запорная компоновка предназначена для перекрытия канала насосно-компрессорных и бурильных труб при использовании в качестве ПВО малогабаритного превентора в процессе освоения, текущего и капитального ремонта скважин. Применение данной запорной компоновки допускается на скважинах с ожидаемым давлением на буфере не более 14 Мпа.

2. Запорная компоновка является универсальной и состоит из подъемного патрубка изготовленного из НКТ О89, О73 мм, пробкового проходного крана КППС-65x140xл, рабочей трубы (О73мм, О89мм) с длиной гладкой части не менее 1500мм, переводника под диаметр применяемых насосоно-компрессорных или бурильных труб. Длина переводника не регламентируется, фланцы и шпильки для крепления необходимо изготавливать из стали марки 45xí или 45xа. Наличие сварных соединений между патрубками НКТ и фланцами не допускается.

3. Применение рабочей трубы (Æ73мм, Æ89мм) обусловлено необходимостью избежать смены плашек превентора в процессе работы с комбинированным лифтом НКТ.

4. При работе, на скважине, запорная компоновка должна находиться на приемных мостках или рабочей площадке, кран должен находиться в открытом положении. В процессе работы должен быть установлен переводник под диаметр применяемых труб, а в случае комбинированного лифта рядом находится дополнительный переводник, под диаметр следующей ступени лифта. При смене диаметра поднимаемых из скважины труб необходимо произвести смену переводника.

5. Верхняя часть запорной компоновки (подъемный патрубок, КППС) должны быть окрашены в красный цвет. Окраска рабочей трубы не допускается. На запорной компоновке должен быть выбит номер, который указывается в паспорте.

8. При перерывах в работе, связанных с оставлением устья скважины, запорная компоновка должна быть навернута на трубы находящиеся в скважине, разгружена на элеватор устанавливаемый под верхнюю муфту рабочего патрубка запорной компоновки. После этого должны быть закрыты превентор и кран КППС с запорной компоновки.

Для регулирования давления применяется специальные задвижки – дроссельные задвижки (см. схему). Дроссельные задвижки могут быть ручного управления и дистанционного через гидравлическую систему.

1. Малов Е.А., Дадонов Ю.А., Ефименко В.И. и др. Правила безопасности в нефтяной и газовой промышленности. РД 08-200-98.-Москва.-1998.

2. Блохин О.А., Иогансен К.В., Рымчук Д.В. Предупреждение возникновения и безопасная ликвидация открытых газовых фонтанов. М.: Недра, 1991.

3. Дадонов Ю.А., Ефименко В.И. и др. Инструкция по предупреждению газонефтеводопроявлений и открытых фонтанов при строительстве и ремонте скважин в нефтяной и газовой промышленности. РД 08-254-98.-Москва.-1999.

4. Кутепов А.И., Василенко В.И., Нагайцев В.Ф. Методические указания по обучению рабочих бригад бурения и ремонта скважин первоочередным действиям при газонефтепроявлениях.

5. Бабаян Э.В., Горский В.Т. Методика обучения по курсу «Управление скважиной при газонефтеводопроявлениях», Краснодар, 1988.

6. Правила ведения ремонтных работ в скважинах, РД 153-39-023-97, Москва, 1998.

7. Кутепов А.И., Кателла С.А., Федотов И.И. и др. Справочник-каталог по оборудованию и

инструменту для предупреждения и ликвидации фонтанов. М.: Недра, 1981.

8. Бабаян Э.В., Куксов А.К., Валик А.П. Технология управления скважиной при

газонефтеводопроявлениях в различных горно-геологических условиях. РД 39-0147009-544-

87, Краснодар, ВНИИКРнефть, 1988.

9. Терентьев Ю.Г., Куксов А.К., Росяной Ю.С., Старьков В.Ф. Методика глушения скважин

при газонефтеводопроявлениях. Краснодар, ВНИИКРнефть, 1984.

10. Мнацаканов А.В., Акатьев В.А. Инструкция по одновременному производству буровых работ, освоению и эксплуатации скважин на кусте. М., 1996.

11. Информационные письма об открытых фонтанах и газонефтеводопроявлениях, произошедших на месторождениях Западной Сибири. Сургут-16, 1993-1998. ЗСПФВЧ

13. Инструкция по предупреждению возникновения нефтегазоводопроявлений и открытых фонтанов при освоении и испытании, капитальном и текущем ремонте нефтяных и газовых скважин. Сургут, 1996, ЗСПФВЧ.

14. Схемы обвязки устья скважин противовыбросовым оборудованием при бурении скважин и освоении, текущем и капитальном ремонте скважин. Стрежевой, 1999, предприятия ОАО»ТН» ВНК.

17. Shaffer A Varco Company. Модель универсального превентора с болтовым креплением крышки. 1995.

18. Shaffer A Varco Company. Штуцерный манифольд для глушения скважин. Руководство по эксплуатации. 1996.

19. Shaffer A Varco Company. Противовыбросовый превентор с ручным и гидравлическим приводом, 1994.

20. Shaffer A Varco Company. Установка для капитального ремонта скважин. 1996.
